液压千斤顶系列 —— 双作用大吨位液压千斤顶

双作用大吨位液压千斤顶

双作用大吨位液压千斤顶用于大型轴类齿轮拆卸、安装(高效、安全) 双作用大吨位液压千斤顶用于海螺集团铜陵水泥厂旋转窑检修顶升 地坑压床500吨千斤顶
说明:
双作用大吨位液压千斤顶具有输出力大,重量轻,可在任意空间位置下远距离操作的特点,配以本公司电动超高压泵站,可实现:顶、推、拉、挤、压等多种形式的作业,广泛应用于交通,铁路,桥梁,造船,建筑,工矿等企业的设备顶升安装,调试,检修。地下顶管等操作。
型号
千斤顶承载能力@700bar ton
(KN)
行程
(mm)
千斤顶有效面积
(㎝2)
液压油容量
(㎝3
本体高度
(mm)
FY-CLRG-502 50(539) 50 77.0 38.5 385 192 162
FY-CLRG-504 100 77.0 38.5 770 385 212
FY-CLRG-506 150 77.0 38.5 1155 577 262
FY-CLRG-508 200 77.0 38.5 1540 770 312
FY-CLRG-5010 250 77.0 38.5 1924 962 362
FY-CLRG-5012 300 77.0 38.5 2309 1155 412
FY-CLRG-1002 100(929) 50 132.7 61.9 664 309 182
FY-CLRG-1004 100 132.7 61.9 1327 619 232
FY-CLRG-1006 150 132.7 61.9 1991 928 282
FY-CLRG-1008 200 132.7 61.9 2655 1237 332
FY-CLRG-10010 250 132.7 61.9 3318 1546 382
FY-CLRG-10012 300 132.7 61.9 3982 1856 432
FY-CLRG-1502 150(1390) 50 198.6 96.5 993 482 196
FY-CLRG-1504 100 198.6 96.5 1986 965 246
FY-CLRG-1506 150 198.6 96.5 2978 1447 296
FY-CLRG-1508 200 198.6 96.5 3971 1930 346
FY-CLRG-15010 250 198.6 96.5 4964 2412 396
FY-CLRG-15012 300 198.6 96.5 5957 2895 446
FY-CLRG-2002 200(1861) 50 265.9 127.0 1330 635 216
FY-CLRG-2006 150 265.9 127.0 3989 1905 316
FY-CLRG-20012 300 265.9 127.0 7977 3809 466
FY-CLRG-2502 250(2565) 50 366.4 152.6 1832 763 235
FY-CLRG-2506 150 366.4 152.6 5497 2289 335
FY-CLRG-25012 300 366.4 152.6 10993 4578 485
FY-CLRG-3002 300(3193) 50 456.2 151.4 2281 757 312
FY-CLRG-3006 150 456.2 151.4 6843 2270 412
FY-CLRG-30012 300 456.2 151.4 13685 4541 562
FY-CLRG-4002 400(3919) 50 559.9 193.5 2800 967 375
FY-CLRG-4006 150 559.9 193.5 8399 2902 475
FY-CLRG-40012 300 559.9 193.5 16797 5804 625
FY-CLRG-5002 500(5114) 50 730.6 247.6 3653 1238 419
FY-CLRG-5006 150 730.6 247.6 10959 3713 519
FY-CLRG-50012 300 730.6 247.6 21918 7427 669
FY-CLRG-6002 600(5987) 50 855.3 295.4 4276 1477 429
FY-CLRG-6006 150 855.3 295.4 12829 4431 529
FY-CLRG-60012 300 855.3 295.4 25659 8862 679
FY-CLRG-8002 800(8234) 50 1176.3 387.0 5881 1935 474
FY-CLRG-8006 150 1176.3 387.0 17644 5806 574
FY-CLRG-80012 300 1176.3 387.0 35288 11611 724
FY-CLRG-10002 1000(10260) 50 1465.7 541.7 7329 2709 564
FY-CLRG-10006 150 1465.7 541.7 21986 8126 664
FY-CLRG-100012 300 1465.7 541.7 43972 16252 614

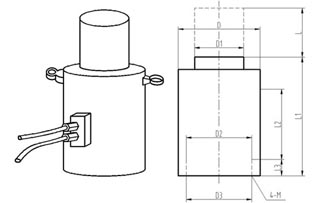

型号 起重量
t
起重高度 最低高度 接口间距 接头与端面距离 液压缸外径 活塞杆直径 液压缸直径 安装螺孔 工作压力
Mpa
质量
kg
圆周 直径
L L1 L2 L3 D D1 D2 D3 4-M
QF50-12.5 50 125 250 158 25 140 70 100 85 M16 70 25
QF50-16 160 285 193 28
QF50-20 200 325 233 32
QF100-125 100 125 275 165 30 180 100 140 120 M20 70 45
QF100-16 160 310 200 50
QF100-20 200 350 240 55
QF200-12.5 200 125 310 165 45 250 150 200 160 M24 70 106
QF200-16 160 345 200 116
QF200-20 200 385 240 125
QF320-20 320 200 410 244 50 320 180 250 220 70 216
QF500-20 500 200 460 265 75 400 250 320 300 70 390
QF630-20 630 200 517 275 80 480 280 360 360 630
QF800-20 800 200 567 294 103 550 320 400 400 940
QF1000-20 1000 200 620 300 110 600 360 450 450 1200
如需油缸活塞中部穿孔,并能方便回缩活塞杆,请选用双作用中空柱塞液压千斤顶,常用于配套设备安装、检修。   双作用中空柱塞液压千斤顶
如顶升到位后仍要求活塞长时间伸展持续支撑负荷作业,需要更长的行程,可达30厘米,请选用机械式螺母锁定千斤顶。   机械式螺母锁定千斤顶
如需本体高度矮一点的,请选用薄型液压千斤顶。   薄型液压千斤顶
如您无法确定选用何种型号的产品,请咨询13901436188选择方案。
