螺栓螺母拆装工具系列 —— 液压螺栓拉伸器

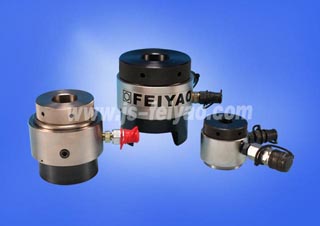

液压螺栓拉伸器

液压螺栓拉伸器说明:
液压螺栓拉伸器使用纯拉力直接拉长螺栓,无扭剪力和侧向力,是螺栓在弹性变形范围内得以紧固的很好方法。
液压螺栓拉伸器特性:
标准尺寸(工作范围):M20-M200。
结构紧凑,重量轻,拉力大;适用范围广,操作简便,携带方便。
输出压力高,精确度高,速度快,安全可靠。
通用性强,通过更换拉伸头,可适用于多个规格的螺栓。
成本低,只是购买液压扭矩扳手用的十分之一 。

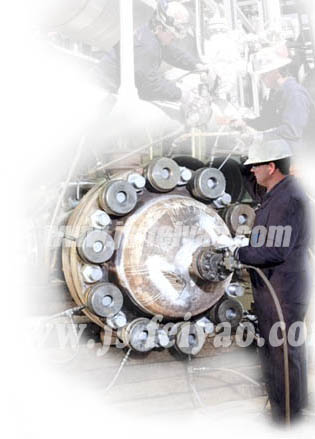

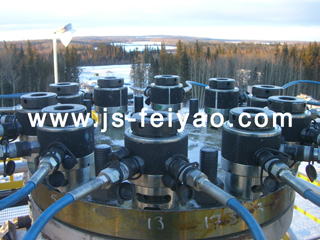

通过压力测试,多台拉伸器可同步操作。
液压螺栓拉伸器应用领域:
石油、石化、天然气、电力(核电、火电、风电、水电)、采矿、船舶、冶金、重型机械、铁路、水泥、建筑、航空、航天等领域。
型号 适用螺栓
最大负载
(KN)
尺寸(㎜) 重量
(㎏)
A B C E D F
FY-HTB20-22 20
22
155
155
71
71
25.0
25.0
62.0
62.0
34.5
34.5
91.5
91.5
129
132
1.3
1.3
FY-HTB24 24 282 85 32.0 68.0 43.0 112.0 155 3.5
FY-HTB24-36 24 486 109 30.0 75.0 38.0 117.0 161 5.5
27 486 109 30.0 75.0 38.0 117.0 161 5.5
30 486 109 30.5 80.0 41.0 120.0 169 5.5
33 486 109 37.0 88.0 44.0 123.0 175 5.5
36 486 109 38.5 96.0 47.0 126.0 181 5.5
FY-HTB33-42 33 814 132 37.0 88.0 44.0 127.0 176 7.0
36 814 132 38.5 96.0 47.0 130.0 182 7.0
39 814 132 42.0 96.0 50.5 133.0 184 7.0
42 814 132 41.5 108.0 53.5 136.0 195 7.0
FY-HTB39-56 39 989 150 42.0 113.0 50.0 134.0 195 10.0
42 989 150 45.5 113.0 53.5 137.0 202 10.0
45 989 150 52.5 118.0 57.0 141.0 208 10.0
48 989 150 51.0 114.0 60.0 144.0 214 10.0
52 1413 174 52.0 132.0 63.0 152.0 223 15.0
56 1413 174 58.0 138.0 69.5 158.0 235 15.0
FY-HTB56-68 56 1649 198 58.0 138.0 69.5 158.0 237 17.0
60 1649 198 58.0 138.0 69.5 158.0 237 17.0
64 1649 198 63.5 153.0 76.0 164.0 250 17.0
68 1649 198 76.0 164.0 82.0 170.0 263 17.0
FY-HTB72-76 72 2131 222 85.0 157.0 82.0 170.0 263 26.0
76 2131 222 80.0 180.0 89.0 177.0 276 26.0
FY-HTB76-90 76 2544 252 80.0 180.0 89.0 180.0 279 29.5
80 2544 252 80.0 180.0 89.0 180.0 279 29.5
85 2544 252 95.0 190.0 95.0 186.0 291 29.5
90 2544 252 102.5 205.0 101.0 192.0 304 29.5
FY-HTB95-100 95 3101 282 94.0 200.0 107.0 199.0 318 38.0
100 3101 282 100 210.0 114.0 216.0 318 38.0
FY-HTB105-115 105 3793 318 112.0 225.0 120.0 216.0 353 49.0
110 3793 318 112.0 225.0 120.0 216.0 353 49.0
115 3793 318 112.0 225.0 120.0 216.0 353 49.0
